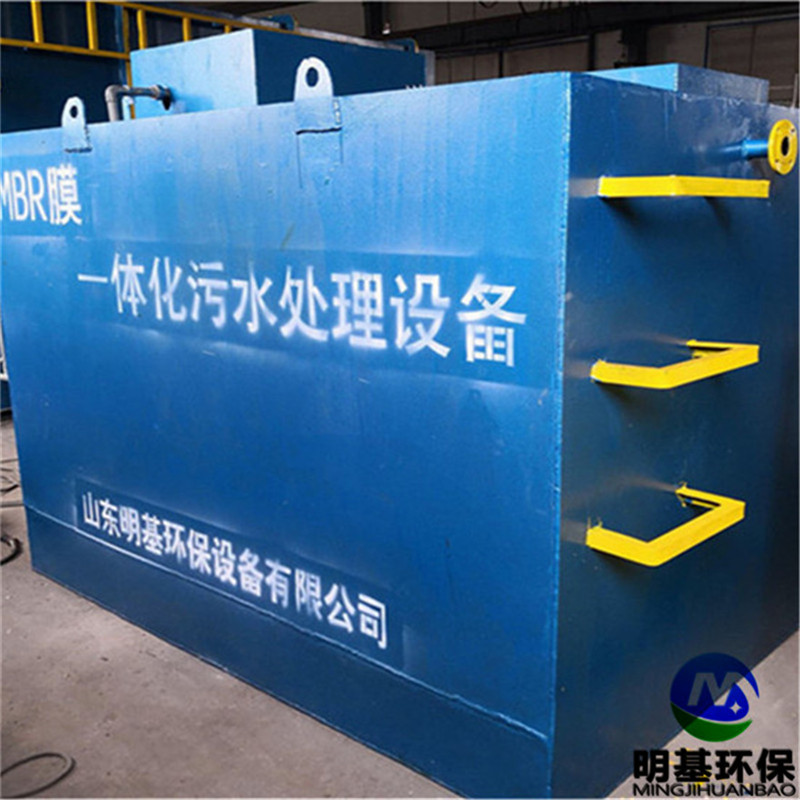

mbr一体化污水处理设备特征

1.mbr污水处理一体化设备，其特征在于，包括：外壳(1)和提升泵(2)；http://www.sdmjhb.cn/

所述外壳(1)的顶部设有配水部件(3)，底部具有多个排泥部(15)，所述外壳(1)内设有用于将外壳(1)内分成上部区域和下部区域的隔板(14)；
所述上部区域内从上到下依次设有第二过滤部(12)、第三过滤部(13)和斜管沉淀部(16)，所述下部区域内设有过滤部(11)，所述过滤部(11)设有进水口(111)和出水口(112)，所述斜管沉淀部(16)设有第二出水口(161)和沉淀区排泥口(45)；
所述提升泵(2)包括进口端(21)和出口端(22)，所述进口端(21)与所述出水口(112)连通，所述出口端(22)与所述配水部件(3)连通；
其中，水经所述进水口(111)进入所述过滤部(11)处理，由所述出水口(112)经所述提升泵(2)进入所述配水部件(3)布水，所述配水部件(3)布水之后水依次经所述第二过滤部(12)、所述第三过滤部(13)和所述斜管沉淀部(16)处理，之后水从所述第二出水口(161)排出，沉淀物分别从所述排泥部(15)和所述沉淀区排泥口(45)排出

2.根据权利要求1所述的mbr污水处理一体化设备，其特征在于，所述进水口(111)和出水口(112)设置于所述过滤部(11)宽度方向的两侧；

沿从所述进水口(111)到所述出水口(112)的方向，所述过滤部(11)内依次设有挡板(114)和第二挡板(115)，所述挡板(114)和所述第二挡板(115)间隔设置；

其中，所述挡板(114)与所述外壳(1)的底壁之间设有间隙(117)，所述第二挡板(115)与所述外壳(1)的底壁抵接。

3.根据权利要求1所述的mbr污水处理一体化设备，其特征在于，所述过滤部(11)包括一级滤池填料(113)，所述一级滤池填料(113)底部设有曝气部件(116)。

4.根据权利要求1所述的mbr污水处理一体化设备，其特征在于，所述配水部件(3)包括分配槽(31)和至少一个分水槽(32)，所述分配槽(31)设置于所述分水槽(32)的上方；

其中，所述分配槽(31)设有对应所述分水槽(32)数量的溢流口(311)，所述溢流口(311)用于将所述分配槽(31)内的水流至所述分水槽(32)，所述分水槽(32)设有多个第二溢流口(321)，所述第二溢流口(321)用于将所述分配槽(31)内的水流至所述第二过滤部(12)。

5.根据权利要求1所述的mbr污水处理一体化设备，其特征在于，所述第二过滤部(12)设有支撑架(122)，所述支撑架(122)上方设有二级滤池填料(121)；

述第三过滤部(13)设有第二支撑架(132)，所述第二支撑架(132)上方设有三级滤池填料(131)。

6.根据权利要求1所述的mbr污水处理一体化设备，其特征在于，所述斜管沉淀部(16)与所述外壳(1)的侧壁之间设有内流道(162)，所述内流道(162)与所述斜管沉淀部(16)的底部连通；

所述斜管沉淀部(16)的顶部设有集水板(163)，所述集水板(163)用于将经过所述第三过滤部(13)处理后的水收集并导入内流道(162)。

7.根据权利要求6所述的mbr污水处理一体化设备，其特征在于，所述斜管沉淀部(16)设有多个紧密排列的斜管(164)；

所述第二出水口(161)设置于所述斜管(164)的上方。

8.根据权利要求6所述的mbr污水处理一体化设备，其特征在于，所述集水板(163)上方设有第二曝气部件(17)。

9.根据权利要求1所述的mbr污水处理一体化设备，其特征在于，所述外壳(1)内设有贯穿所述第二过滤部(12)和所述第三过滤部(13)的拔风管(18)。

10.根据权利要求1所述的mbr污水处理一体化设备，其特征在于，所述排泥部(15)包括斜板(151)，所述排泥部(15)的底部具有排泥口(152)，所述斜板(151)自所述排泥部(15)的侧壁向所述排泥口(152)斜向倾斜。
